產品優勢

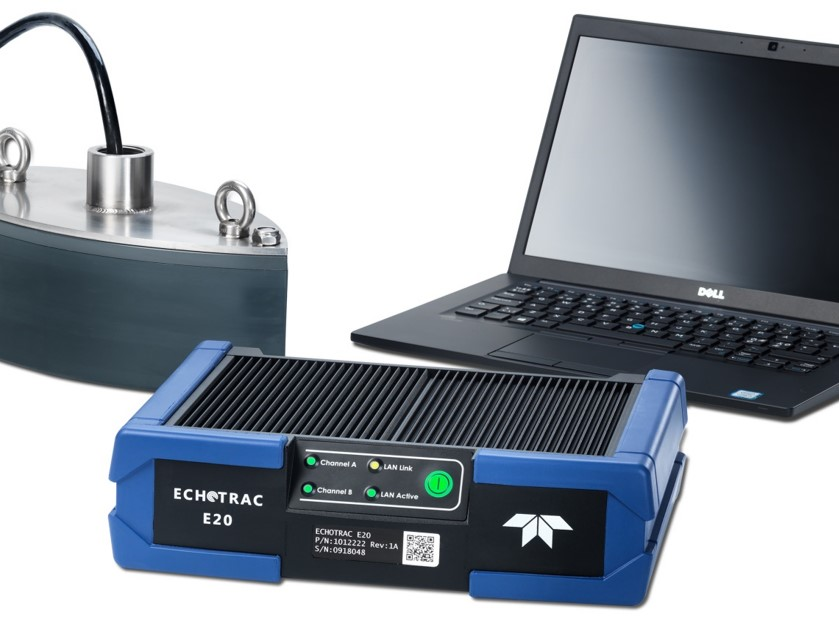

ECHOTRAC E20便攜、緊湊且堅固，適用于所有環境的測量。您只需使用一個設備，就能測量所有場景，助您很大限度地利用設備，節省成本。
ECHOTRAC E20易用使用，可快速安裝，能讓您快速展開測量，每次都能提供精確的結果。E20助您節省時間，更快地獲取結果。
ECHOTRAC E20完善了我們的聲吶解決方案系列，為您的日常工作引入了又一項突破性的創新。
儀器特點
精確可靠的測量數據，可縮短數據處理時間，使您更快地完成項目。
適用于淺海到深海的雙通道測深儀，頻率從 10kHz 到 250 kHz ——靈活地適用于所有的測量項目。
接口的緊湊系統，允許快速安裝，占用空間極少，可以去任何地方，使您立即開始工作。
ECHOTRAC E20與各種具有簡單接口的傳感器兼容。
主要技術參數
單通道 | 雙通道 | 雙通道長量程 | |
工作頻率 | 高頻通道10 至 250Khz，優選 50-250kHz | ||
低頻通道10 至 250khz，優選 10-50kHz | |||
通道 | 單 | 雙 | 雙 |
精度和分辨率 | |||
200kHz | 分辨率1cm，深度精度 2cm +/- 0.1% | ||
33kHz | 分辨率5cm ，深度精度10cm +/- 0.1% | ||
12kHz | 分辨率15cm，深度精度15cm +/- 0.1% | ||
工作深度 | |||
200kHz | 0.5-250m | 0.5-400m | |
33kHz | 1.0-1000m | 1.0-3000m | |
12kHz | 3.0-1000m | 3.0-6000m | |
最大ping率 | 50Hz | ||
脈沖類型 | CW | CW | CW & FM（Chirp） |
輸出功率 | 最大輸出功率為1 ~ 3kW，取決于換能器配置 | ||
輸入功率 | 10-30VDC, 100-230VAC3 ，最大50W | ||
數據輸出 | 通過局域網接口：每個通道測量的深度，完整的幅度—時間回波圖，輔助傳感器的數據，s7k 數據協議。通過串口：每個通道測量的深度 | ||
換能器接口 | 阻抗：最小50歐姆，最大功率：每通道15W RMS | ||
用于雙換能器的單連接器TX1 | |||
兩個單獨的連接器TX1和TX2，用于單獨的傳感器電纜 | |||
接口 | 3 個串行連接器 (RS-232): 輸入：GPS 坐標與時間、 涌浪、姿態、艏向 輸出：深度 | ||
1 個以太網LAN連接器 | |||
1 個同步連接器 | |||
尺寸（HXWXD） | 83.0mm x 300.0mm x 221.0mm | ||
重量 | 5.7kg (不包括電纜和換能器) | ||
環境條件和入口保護 | 工作溫度 (存儲)： -20oC至 +55oC (-30oC 至 +70oC) | ||
IP67，振動，墜落：符合標準的EN 60945 §8.7 和 §8.6 | |||
